Cómo elegir discos redondos de titanio industriales: una guía para el comprador

Por qué los discos redondos de titanio valen la pena

La relación resistencia-peso del titanio es aproximadamente el doble que el acero inoxidable aproximadamente un 40% menos de peso. Su resistencia a la corrosión en agua de mar, ambientes ricos en cloro y fluidos corporales humanos no tiene comparación con la mayoría de los metales comunes. Para aplicaciones industriales exigentes, estas propiedades justifican un sobreprecio que normalmente cuesta 5 a 10 veces más alto que el acero inoxidable 316L por kilogramo.

Los discos redondos se utilizan específicamente como asientos de válvulas, impulsores de bombas, bridas, componentes de intercambiadores de calor, implantes quirúrgicos y accesorios de mamparas aeroespaciales. La geometría (plana, circular y simétrica) los convierte en puntos de partida versátiles para el mecanizado CNC.

Comprender los grados de titanio: la decisión más importante

El titanio no es un solo material. Hay más de 30 grados designados por ASTM, pero la mayoría de los compradores industriales trabajan con una lista corta de seis. Seleccionar el grado incorrecto es el error más costoso que puede cometer.

El grado 2 es el predeterminado para la mayoría de los compradores industriales. porque equilibra la resistencia a la corrosión, la maquinabilidad y la disponibilidad. Actualice al Grado 5 solo cuando las cargas estructurales lo exijan. Elija Grado 7 o Grado 12 cuando el ambiente incluya ácidos reductores que atacarían los grados CP estándar.

Especificaciones dimensionales: qué medir y verificar

Un disco redondo de titanio tiene cuatro dimensiones clave. Cada uno debe especificarse claramente en su orden de compra para evitar piezas que no coincidan.

Diámetro exterior (DE)

Los discos estándar están disponibles en 10 mm a 1000 mm de diámetro exterior , aunque la mayoría del stock de almacén se agrupa entre 50 mm y 500 mm. Para diámetros exteriores superiores a 600 mm, espere plazos de entrega de pedidos personalizados de 8 a 14 semanas. Especifique la clase de tolerancia: h11 (±0,1–0,4 mm) para uso industrial general o h8/h9 para conjuntos de ajuste de precisión.

Espesor

Los discos suelen variar desde 1 mm a 150 mm de espesor . Por debajo de 3 mm, la planitud se vuelve crítica: la deformación durante el laminado en caliente puede causar errores de paralelismo superiores a 0,5 mm por 100 mm, lo cual es inaceptable para aplicaciones de válvulas o sellos. Especifique una tolerancia de planitud (p. ej., desviación total del indicador ≤0,2 mm) en cualquier disco de menos de 5 mm.

Espesor-to-Diameter Ratio

Una proporción inferior a 1:10 (grosor inferior al 10 % del diámetro) se considera un disco delgado y es propenso a distorsionarse durante el mecanizado y el tratamiento térmico. Si su aplicación requiere una proporción inferior a 1:15, solicite un recocido para aliviar tensiones como parte de la condición de suministro.

Tolerancia de peso y masa

Para piezas giratorias como impulsores, la tolerancia de masa es tan importante como la tolerancia dimensional. Especifique una desviación de peso máxima de ±0,5% si el disco se utilizará en un conjunto giratorio equilibrado. Los discos desequilibrados en aplicaciones de alta velocidad pueden inducir frecuencias de vibración que dañan los rodamientos tras miles de horas de funcionamiento.

Método de fabricación: forjado, laminado o cortado a partir de barra

La forma en que se fabricó el disco afecta directamente sus propiedades mecánicas y su integridad interna. Tres rutas de producción dominan el mercado:

• Corte de disco/placa laminada en caliente: La opción más económica. Una losa de titanio se lamina en caliente hasta alcanzar su espesor y luego se corta una pieza redonda con plasma o chorro de agua hasta alcanzar el diámetro exterior. La estructura del grano es direccional (anisotrópica), lo que puede reducir la vida útil a la fatiga entre un 10% y un 20% en comparación con las piezas forjadas en determinadas orientaciones de carga.
• Disco forjado: Un tocho se prensa bajo tonelaje hasta darle una forma de disco casi neta. Esto refina la estructura del grano, elimina la porosidad y produce propiedades mecánicas isotrópicas. Las aplicaciones aeroespaciales y médicas casi siempre requieren forja. El costo suele ser de 2 a 4 placas laminadas.
• Disco cortado de barra redonda: Se corta una barra redonda de titanio al espesor requerido. Esto conserva la estructura de grano fino y forjado de la barra y es ideal para diámetros exteriores pequeños (menos de 100 mm). Es más caro por kilogramo que el corte en placa para diámetros grandes.

Para servicios industriales generales (bridas, espaciadores, uso estructural no crítico), los discos cortados con placa son rentables. Para piezas cargadas cíclicamente o críticas para la seguridad, especifique siempre forjadas.

Opciones de acabado de superficie y cuándo cada una importa

El acabado de la superficie afecta el rendimiento del sellado, la resistencia a la fatiga, la biocompatibilidad y los costos de mecanizado posteriores. Los proveedores ofrecen varias condiciones estándar:

• Laminado en caliente/forjado (Ra 3,2–12,5 µm): Escala de molino presente. Costo más bajo. Requiere mecanizado antes de su uso en la mayoría de las aplicaciones. Apto como caldo crudo.
• Decapado/descalcificado (Ra 1,6–6,3 µm): El decapado ácido elimina las incrustaciones de laminación y restaura la capa de óxido pasiva. Bueno para resistencia a la corrosión sin mecanizado. Común para componentes de la industria química.
• Tierra (Ra 0,4–1,6 µm): Se requieren caras planas para superficies de sellado, asientos de juntas de precisión y soportes ópticos. Por lo general, agrega entre $ 15 y $ 50 por disco para los DE pequeños, y mucho más para los grandes.
• Pulido (Ra <0,4 µm): Electropulido o pulido mecánicamente. Obligatorio para dispositivos médicos implantables (cumplimiento de ISO 10993) y superficies higiénicas de contacto con alimentos/farmacéuticos.
• Anodizado: Capa de óxido electroquímico para codificación de colores, mayor dureza de la superficie (~400 HV) o propiedades dieléctricas mejoradas. El anodizado tipo II es común en entornos MRO aeroespaciales.

Certificaciones de materiales y requisitos de trazabilidad

Nunca compre discos de titanio industriales sin un informe de prueba de material (MTR). Una MTR legítima documenta la composición química (que cumple con ASTM B265, AMS 4928 o equivalente), los resultados de las pruebas mecánicas (límite elástico, UTS, alargamiento), número de calor/lote y la acreditación de la fábrica (normalmente ISO 17025 o NADCAP).

Para industrias reguladas específicas, se aplican certificaciones adicionales:

• Aeroespacial: AMS 4928 (barra/tocho de grado 5), AMS 4911 (hoja/placa), formulario FAA 8130-3 o formulario EASA 1 para piezas en condiciones de volar.
• Médico/implantable: ASTM F67 (titanio CP), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, pruebas de biocompatibilidad según ISO 10993.
• Recipientes/tuberías a presión: ASME Sección II, Parte B (ASTM B265 para tiras/hojas/placas), PED 2014/68/EU para los mercados europeos.
• Nucleares: ASTM B265 Grado 12 o 16, con NDE (inspección ultrasónica o radiográfica) suplementaria y documentación de adquisición ASME NCA-3800.

Solicite trazabilidad térmica completa. Un proveedor acreditado puede rastrear cualquier disco hasta el número de calor de fusión original en el molino de titanio, lo cual es fundamental para el análisis de fallas y las auditorías regulatorias.

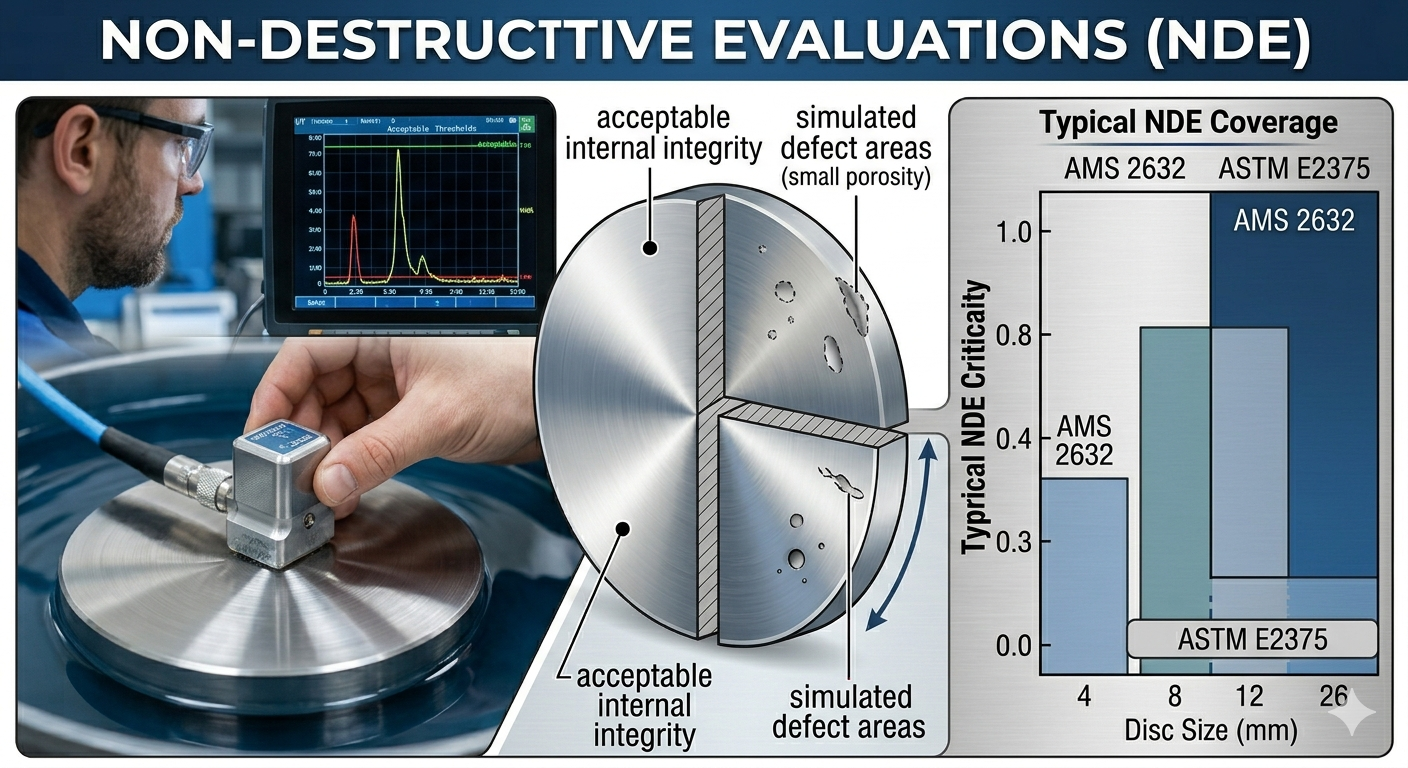

Evaluación no destructiva: cuándo exigirla

Los defectos internos (porosidad, inclusiones, laminaciones) no se pueden detectar visualmente. Para discos que soportarán cargas estructurales o se utilizarán en ensamblajes críticos, especifique NDE en su orden de compra. Los métodos comunes incluyen:

• Pruebas ultrasónicas (UT): El método NDE principal para discos de titanio de más de 12 mm de espesor. Detecta defectos volumétricos del subsuelo. Especifique los criterios de aceptación según AMS 2632 o ASTM E2375.
• Inspección de líquidos penetrantes (LPI/FPI): Detecta grietas y porosidades que rompen la superficie. Bajo costo (~$10–$30 por disco para tamaños estándar). Especificar según ASTM E1417 o AMS 2647 para el sector aeroespacial.
• Pruebas Radiográficas (RT): Imágenes de rayos X o rayos gamma para estructuras internas complejas. Se utiliza para discos forjados grandes en aplicaciones nucleares y de recipientes a presión.

Como regla práctica: requieren LPI para todos los discos críticos para la seguridad y UT para discos forjados de más de 25 mm de espesor . Para existencias industriales generales bajo cargas moderadas, se puede omitir la NDE para controlar los costos.

Estrategia de abastecimiento: molino directo vs. Distribuidor vs. Mercado Spot

El lugar donde se compra afecta el precio, el tiempo de entrega, la calidad de la documentación y el riesgo de falsificación, todos los cuales son preocupaciones importantes en la cadena de suministro de titanio.

Mill Direct

Comprar directamente a productores primarios (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) proporciona la mejor trazabilidad y el precio más bajo por kilogramo en volumen. Las cantidades mínimas de pedido suelen comenzar en 500-2000 kilogramos , con plazos de entrega de 12 a 20 semanas para dimensiones personalizadas. Lo mejor para programas de largo plazo y de gran volumen.

Distribuidor Certificado

Los distribuidores certificados AS9120B o ISO 9001 tienen existencias cortadas a medida con trazabilidad MTR completa. Los plazos de entrega suelen ser 1 a 3 semanas para grados y tamaños estándar. La prima de precio sobre el producto directo es del 15% al ​​40%, pero las cantidades mínimas de pedido son mucho más bajas (a veces tan solo una pieza). Este es el canal correcto para la mayoría de compradores industriales.

Mercado al contado/mercados en línea

Los mercados en línea y los comerciantes al contado pueden ofrecer precios atractivos, pero conllevan un elevado riesgo de falsificación y mala calificación. Una investigación de la FAA de 2019 encontró piezas de titanio con MTR falsificados en la cadena de suministro aeroespacial, un problema que ha persistido en toda la industria. Nunca compre discos de titanio críticos para la seguridad de proveedores puntuales no verificados sin una verificación química independiente (análisis XRF u OES).

Puntos de referencia de precios e impulsores de costos

El precio del titanio es volátil y está ligado a los precios de las esponjas en bruto, los costos de la energía y los ciclos de demanda aeroespacial. Sin embargo, los rangos de precios aproximados del distribuidor para los discos en stock (según datos de mercado recientes) proporcionan puntos de referencia útiles:

Los mayores generadores de costos más allá de la materia prima son: requisitos NDE (10–25%), tolerancias estrictas (15–40%), rectificado de superficies (15–100 dólares por disco) y documentación de certificación (50–200 dólares por pedido para trámites NADCAP/AS9100).

Una lista de verificación práctica antes de realizar su pedido

Utilice esta lista de verificación para verificar que las especificaciones de su compra estén completas antes de enviar una solicitud de cotización (RFQ):

1. Grado de aleación especificado (por ejemplo, Grado 2 según ASTM B265 o Ti-6Al-4V según AMS 4928)
2. Diámetro exterior con clase de tolerancia indicada (p. ej., 150 mm ±0,2 mm)
3. Espesor with flatness tolerance if below 10 mm
4. Ruta de fabricación especificada (forjada/laminada/cortada en barra)
5. Estado de suministro indicado (recocido, STA, laminado)
6. Requisito de acabado superficial (tal como está decapado, rectificado a Ra 0,8 µm, pulido, anodizado)
7. Requisitos NDE enumerados (LPI según ASTM E1417, UT según AMS 2632 o ninguno)
8. Documentos de certificación y trazabilidad solicitados (MTR, C de C, número de calor)
9. Cantidad y cualquier calendario de entrega escalonado
10. Requisitos de embalaje (envuelto individualmente, barrera contra la humedad, apilamiento sin contacto directo)

Una solicitud de cotización completa que cubra los diez puntos producirá cotizaciones comparables de múltiples proveedores y reducirá drásticamente el riesgo de recibir piezas que no pasen la inspección entrante.
