Barra de titanio: un metal flexible y de alta resistencia para sus necesidades

Por qué la barra de titanio supera a los metales convencionales

barra de titanio Ofrece una relación resistencia-peso inigualable (hasta el doble que la del acero inoxidable 316L) y, al mismo tiempo, resiste la corrosión del agua de mar, el cloro y los fluidos corporales. Si la aplicación es un sujetador aeroespacial certificado para ASTM B348 , un implante ortopédico regido por Norma Norma Norma ASTM F136 y ISO 5832-3 , o una carcasa de lastre de aguas profundas clasificada para 6.000 m de profundidad, la barra de titanio proporciona la integridad estructural que ningún otro metal comercialmente viable puede igualar con un peso comparable.

Esta guía presenta datos mecánicos, comparaciones grado por grado, aplicaciones específicas de la industria, consideraciones de mecanizado y respuestas a las preguntas de adquisiciones más urgentes, para que los ingenieros y compradores puedan especificar la barra correcta desde el primer pedido.

Clasificación de materiales y grados clave

Las barras de titanio se clasifican en grados comercialmente puros (CP) y grados de aleación de titanio . Los cuatro grados de PC (grados 1 a 4) difieren únicamente en el contenido de oxígeno y hierro; Los grados de aleación introducen elementos como aluminio y vanadio para diseñar perfiles mecánicos específicos.

Grado 1 – Máxima Formabilidad

Resistencia máxima a la tracción (UTS): 240 MPa mínimo; Límite elástico: 170 MPa mínimo; Densidad: 4,51 g/cm³. Barra de grado 1, regida por ASTM B348 Grado 1 , es el grado CP más suave. Se prefiere para láminas de tuberías de plantas desalinizadoras, revestimientos de reactores químicos y revestimientos arquitectónicos donde se requiere conformado en frío.

Grado 2: caballo de batalla de uso general

UTS: 345 MPa mínimo; Límite elástico: 275 MPa mínimo; Elongación: 20% mínimo. El grado CP más surtido. Las aplicaciones incluyen intercambiadores de calor submarinos marinos, ejes de hélices marinas y equipos de procesamiento electroquímico. ASTM B348 Grado 2 y Norma ISO 9001 Las certificaciones de fábrica son requisitos estándar.

Grado 4: titanio CP de la más alta resistencia

UTS: 550 MPa mínimo; Límite elástico: 483 MPa mínimo. Se utiliza en componentes de implantes quirúrgicos y tuberías de productos químicos de alta presión donde se deben evitar elementos de aleación por razones de biocompatibilidad o corrosión.

Grado 5 (Ti-6Al-4V): estándar de oro médico y aeroespacial

UTS: 950 MPa mínimo; Límite elástico: 880 MPa mínimo; Densidad: 4,43 g/cm³; Límite de fatiga (10⁷ ciclos): ~620 MPa. La aleación alfa-beta contiene 6% de aluminio y 4% de vanadio. Gobernado por ASTM B348 Grado 5 para barra industrial y AM 4928 para el sector aeroespacial. Domina las forjas de palas de turbinas, los marcos estructurales de los aviones, los brazos de suspensión de los coches de carreras y los vástagos ortopédicos de alto ciclo.

Grado 23 (Ti-6Al-4V ELI): refinamiento del grado de implante

UTS: 860 MPa mínimo; Límite elástico: 795 MPa mínimo; Contenido de oxígeno ≤ 0,13% en peso. La química intersticial extrabaja (ELI) reduce el oxígeno, el nitrógeno y el hierro para mejorar la tenacidad a la fractura y la resistencia a la fatiga en entornos de carga cíclica. La norma obligatoria para implantes ortopédicos de carga: Norma Norma Norma ASTM F136 y ISO 5832-3 . Se utiliza en vástagos femorales de cadera, cajas intersomáticas espinales y barras de pilares dentales.

Grado 7 (Ti-0.2Pd): resistencia química superior

La adición de paladio (0,12–0,25%) reduce drásticamente la velocidad de corrosión en ácidos reductores como el clorhídrico y el sulfúrico. Preferido para equipos de procesos químicos donde el Grado 2 sufriría corrosión por grietas. Gobernado por ASTM B348 Grado 7 .

Datos de rendimiento mecánico: barra de titanio frente a acero inoxidable 316L

La siguiente tabla permite el análisis de sustitución directa. Todos los valores de titanio hacen referencia a barras recocidas según ASTM B348; Los valores de 316L hacen referencia a la barra recocida ASTM A276.

Conclusión clave: La barra de titanio de grado 5 logra una resistencia específica 3,5 veces superior a la del acero inoxidable 316L. y pesa un 45 % menos por unidad de volumen, una ventaja decisiva para estructuras en las que el peso es crítico.

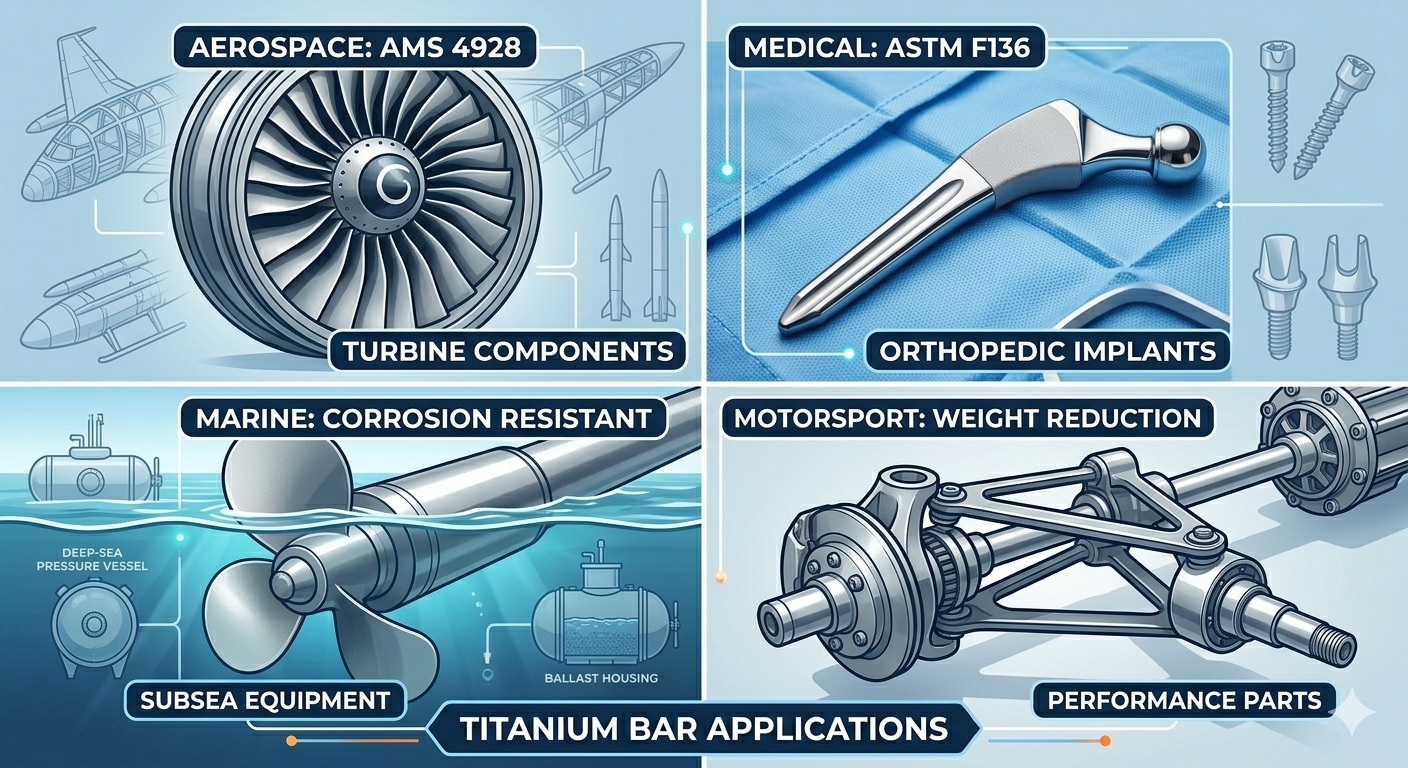

Aplicaciones específicas de la industria y estándares rectores

Aeroespacial y Defensa

La barra de titanio constituye aproximadamente entre el 15 y el 20 % del peso estructural de los aviones comerciales de próxima generación. Las aplicaciones críticas incluyen:

• Sujeciones y pernos de fuselaje (Grado 5, AM 4928 , serie NAS 1352): sustitución de pernos de acero con un tercio de la penalización de peso
• Forjados de discos de compresores y turbine blade root bars ( AM 4928 / AMS 4965 ) nominal a 315 °C continuo
• Carcasas de actuadores hidráulicos y landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Barras de fuselaje de misiles hipersónicos (Grado 5 o Beta-C, ASTM B348 Grado 19 )

Implantes médicos y ortopédicos

La capacidad de osteointegración del titanio (la unión directa al hueso vivo sin interfaz de tejido fibroso) lo hace irreemplazable en implantes que soportan carga. Barra de grado 23 ( Norma Norma Norma ASTM F136, ISO 5832-3 ) tiene el myato de:

• Vástagos de cadera femoral y acetabular shell blanks — machined from 50–80 mm diameter bar
• Tornillos pediculares espinales y interbody cage frames — torque-critical thread roots require tight fatigue data
• Barras de pilares para implantes dentales fresado mediante sistemas CAD/CAM: Grado 4 o Grado 23 por ISO 10271
• Placas de fijación de traumatismos y clavos intramedulares. — donde la compatibilidad con MRI (no ferromagnética) es esencial

Ingeniería Marina y Submarina

La tasa de corrosión de la barra de titanio en agua de mar es efectiva 0,025 mm/año (frente a 0,5–1,5 mm/año para 316L), lo que permite lograr ciclos de servicio sin mantenimiento de 25 años. Usos clave:

• Tirantes para recipientes a presión y tanques de lastre para aguas profundas Clasificado a 600 bar (6.000 m de profundidad) utilizando barra de grado 5 por ASTM B348
• Piezas forjadas del eje de la hélice para buques de guerra: el grado 2 proporciona inmunidad a la corrosión sin ánodos de sacrificio
• Placas de tubos intercambiadores de calor para plantas desalinizadoras en el grado 2 por ASTM B348 y ASMESB-348
• Pernos de raíz de pala de turbina mareomotriz y mooring anchor pins in Grade 5

Procesamiento químico y energía

En plantas de cloro-álcali y reactores de química húmeda, el titanio supera a Hastelloy a un menor costo por unidad de volumen. Las aplicaciones específicas incluyen:

• Soportes de electrodos para celdas electrolíticas. — Barra de grado 1 para máxima conductividad y formabilidad
• Ejes de reactores de ácido nítrico y ácido acético — Grado 2 bar, temperatura de servicio hasta 250 °C
• Ejes de bombas de ácido clorhídrico — Grado 7 (Ti-0.2Pd, ASTM B348 Grado 7 ) donde la corrosión en grietas con ácido reductor es el modo de falla
• Fijaciones para contenedores de almacenamiento de residuos nucleares — Grado 12 (Ti-0.3Mo-0.8Ni) para resistencia combinada y resistencia al ácido reductor

Deportes de motor y automoción de alto rendimiento

Las regulaciones de la Fórmula 1 permiten el uso de titanio en montantes de suspensión, ejes de caja de cambios y sujetadores de ruedas, donde el ahorro de peso se traduce directamente en tiempo de vuelta. Barra de grado 5 mecanizada para AM 4928 proporciona un 40% de reducción de peso sobre componentes de acero equivalentes sin pérdida de vida a fatiga en el umbral de 10⁷ ciclos.

Dimensiones estándar y especificaciones de adquisición

La barra de titanio está disponible en perfiles redondos, hexagonales, cuadrados y planos (rectangulares). La siguiente tabla resume las dimensiones estándar en stock y las especificaciones que las rigen.

Las opciones de acabado superficial incluyen: descascarillado laminado en caliente (HRD) , recocido brillante estirado en frío (CDBA) y rectificado sin centros (tolerancia ±0,05 mm). Las aplicaciones aeroespaciales y médicas normalmente exigen una barra rectificada sin centros con un certificado de trazabilidad hasta el número de calor.

Mecanizado de barras de titanio: desafíos y mejores prácticas

La baja conductividad térmica del titanio ( 6,7 W/m·K para el grado 5 , frente a 16,3 W/m·K para 316L) hace que el calor se concentre en el filo en lugar de disiparse a través de la viruta. Sin los parámetros de proceso correctos, el filo reconstruido, el endurecimiento por trabajo y el desgaste de la herramienta provocan una rápida falla de la plaquita y un rechazo dimensional.

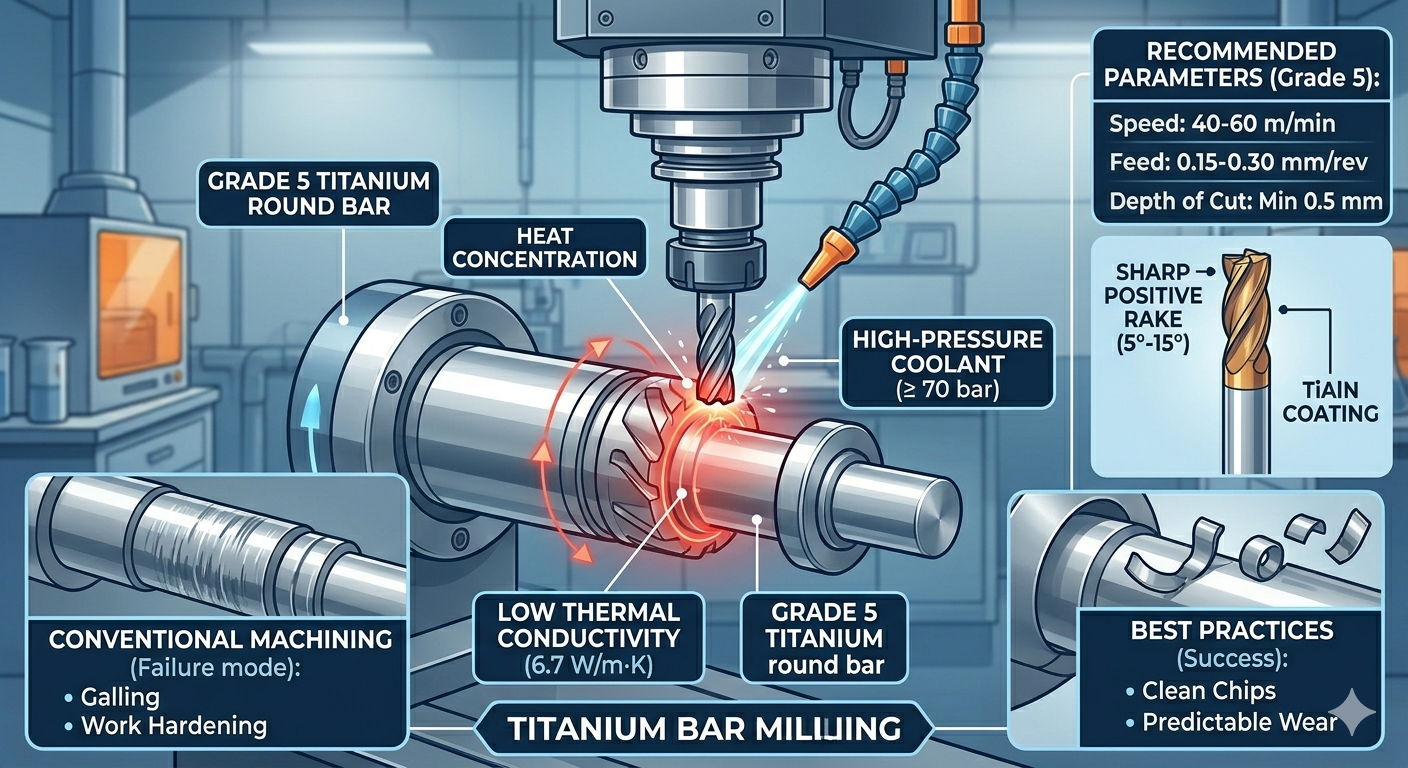

Parámetros de torneado recomendados para barras de grado 5

• Velocidad de corte: 40–60 m/min (inserto de carburo sin recubrimiento o recubierto de TiAlN, ISO K10–K20)
• Tasa de alimentación: 0,15–0,30 mm/rev para mantener la rotura de viruta y evitar el roce
• Profundidad de corte: Mínimo 0,5 mm para cortar debajo de la capa endurecida de pasadas anteriores
• Refrigerante: Es obligatorio el uso de refrigerante por inundación a alta presión a ≥ 70 bar dirigido a la zona de corte.
• Geometría de la herramienta: Inclinación positiva afilada (5°–15°) para minimizar la fuerza de corte y la generación de calor

Notas de fresado y taladrado

Para fresar barras de Grado 5, fresado ascendente (convencional: evitado) con Fresas de extremo recubiertas de TiAlN de 3 a 5 flautas a una velocidad superficial de 60–80 m/min mantiene la vida útil de la herramienta por encima de 30 minutos por filo. La perforación requiere refrigerante a través del husillo; Los ciclos de taladrado con picos de 1× de diámetro evitan el empaquetado de virutas y el agarrotamiento térmico en agujeros profundos.

Máquina de grados CP (Grado 1–2) aproximadamente 30% más fácilmente que el Grado 5 debido a su menor resistencia, pero su naturaleza gomosa aún requiere herramientas afiladas y un control positivo de la viruta.

Requisitos de certificación y garantía de calidad

La adquisición de barras de titanio para aplicaciones críticas debe especificar la siguiente cadena de documentación para garantizar la trazabilidad y el cumplimiento:

1. Certificado de prueba de fábrica (MTC) según EN 10204 3.1 o 3.2 — composición química y resultados de pruebas mecánicas trazables mediante número de calor
2. Declaración de cumplimiento de ASTM B348 o AMS 4928 — confirmar la conformidad con las especificaciones según el grado aplicable
3. Informe de pruebas ultrasónicas (UT) — obligatorio para barras aeroespaciales > 50 mm de diámetro según AMS 2631 / ASTM E2375
4. Análisis químico (OES o ICP) — verificar el contenido de oxígeno para ELI de grado 23 (≤ 0,13 % en peso según ASTM F136
5. Norma ISO 9001:2015 / AS9100D Quality Management System certificate desde la fábrica: requerido por la mayoría de los OEM médicos y aeroespaciales de nivel 1
6. Declaración REACH/RoHS para Grado 7 (el contenido de paladio requiere la divulgación de minerales conflictivos en las cadenas de suministro de la UE)

Guía de selección de grados por aplicación

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la barra de titanio de grado 5 y de grado 2 y cómo elijo?

Grado 2 es titanio comercialmente puro: sin elementos de aleación, UTS 345MPa , excelente resistencia a la corrosión y fácil conformabilidad en frío. Es la opción rentable para equipos de procesos químicos, intercambiadores de calor marinos e instrumentos médicos que no soportan cargas estructurales. Grado 5 (Ti-6Al-4V) es una aleación alfa-beta con UTS 950MPa —casi 3 veces más resistente—pero cuesta entre un 20% y un 30% más por kilogramo y es significativamente más difícil de mecanizar. Elija el Grado 5 siempre que el componente soporte carga, sea crítico para la fatiga o deba minimizarse el peso. Elija el Grado 2 cuando la resistencia a la corrosión sea el factor principal y las cargas mecánicas sean bajas.

P2: ¿Por qué es difícil mecanizar la barra de titanio en comparación con el acero inoxidable?

Tres propiedades se combinan para hacer que el titanio sea un desafío: (1) Baja conductividad térmica (6,7 W/m·K) significa que el calor no puede escapar a través del chip: se acumula en la punta de la herramienta, lo que acelera el desgaste; (2) Alta reactividad química a temperatura elevada hace que el titanio se suelde (desgaste) en el filo, produciendo filo reconstruido; (3) Endurecimiento por trabajo —La superficie se endurece durante cada pasada, por lo que la siguiente pasada debe cortar por debajo de esa capa. La gestión correcta de la velocidad de corte (≤ 60 m/min), el refrigerante a alta presión (≥ 70 bar), las herramientas afiladas con desprendimiento positivo y una profundidad de corte mínima de 0,5 mm resuelve los tres problemas y proporciona una vida útil predecible de la herramienta.

P3: ¿Es la barra de titanio realmente biocompatible? ¿Qué estándares confirman esto?

Sí. El titanio forma una capa de óxido de TiO₂ estable e inerte que evita la liberación de iones en el tejido. Décadas de evidencia clínica confirman una citotoxicidad insignificante y ningún informe de respuesta alérgica sistémica, a diferencia de las aleaciones que contienen níquel. Para el cumplimiento normativo, la biocompatibilidad se rige por ISO 10993-1 (evaluación biológica de dispositivos médicos) y ISO 10993-5 (pruebas de citotoxicidad). La conformidad a nivel de material se confirma mediante Norma Norma Norma ASTM F136 (Grado 23 para implantes) y ISO 5832-3 . Tenga en cuenta que algunos pacientes muestran sensibilidad al vanadio; en esos casos, aleaciones libres de vanadio como Ti-6Al-7Nb (ISO 5832-11) en su lugar se especifican.

P4: ¿Se pueden soldar barras de titanio y qué precauciones se requieren?

La barra de titanio se puede soldar usando Soldadura GTAW (TIG) con alambre de relleno de grado equivalente. El requisito crítico es protección de gas inerte : el titanio absorbe oxígeno, nitrógeno e hidrógeno por encima de 400 °C, provocando fragilidad. Esto exige protección de gas de arrastre y de respaldo (99,999 % argón), limpieza del área de soldadura (toalla IPA, sin grasa) y un estricto control de la temperatura entre pasadas por debajo de 150 °C. Weld quality is verified per AWS D1.9 (titanio estructural) o ASME Sección IX (equipos a presión). El tratamiento térmico posterior a la soldadura (PWHT) a 540–600 °C en vacío o argón se utiliza para aliviar la tensión residual en soldaduras de Grado 5.

P5: ¿Cómo se compara la barra de titanio con las aleaciones de aluminio para ahorrar peso en el sector aeroespacial?

Las aleaciones de aluminio (p. ej., 7075-T6: UTS 572 MPa, densidad 2,81 g/cm³, resistencia específica ~204 MPa·cm³/g) igualan o superan ligeramente al titanio de grado 5 en resistencia específica a temperatura ambiente. Sin embargo, el titanio conserva propiedades mecánicas completas hasta 315 °C donde el aluminio se degrada bruscamente por encima de 150 °C. El titanio también proporciona una resistencia superior a la corrosión sin tratamiento superficial y ofrece un umbral de fatiga más alto. La elección de ingeniería es: aluminio para estructuras no térmicas y sensibles a los costos; titanio para aplicaciones de sección caliente, fatiga crítica o ambiente corrosivo donde la masa también está limitada.
